数字示波器可安全进行从 mV 到 kV 测量
显示，稳定、可靠，且可重复快速地连续测量几个测试点。
.gif)
电源周期
同时提供时间和日期标记，从而准确测定故障
.jpg)

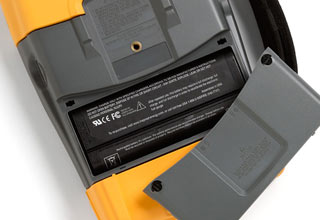

盖，可轻松更换电池。
.gif)
在三项电源输入测试谐波、暂态和载荷
针对 IGBT 门或滤波电流故障检查直流到交流变压器。
|
数字示波器带宽
|
Fluke 190-204: 200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz
|
|
通道数
|
Fluke 190-204: 200 MHz: 4 通道
Fluke 190-202: 200 MHz: 2 通道
Fluke 190-104: 100 MHz: 4 通道
Fluke 190-102: 100 MHz: 2 通道
Fluke 190-062: 60 MHz: 2 通道
|
|
实时采样速率
|
Fluke 190-204: 2.5 GS/秒
Fluke 190-202: 2.5 GS/秒
Fluke 190-104: 1.25 GS/秒
Fluke 190-102: 1.25 GS/秒
Fluke 190-062: 625 MS/秒
|
|
输入
|
4 通道或 2通道加DMM 输入
|
|
独立浮动隔离输入
|
输入、参考和地面之间最高 1000 V CAT III/600 V CAT IV
|
|
时基范围
|
2 纳秒 - 2 分钟/刻度（190-20X、200 MHz 型号）
5 纳秒 - 2 分钟/刻度（190-10X、100 MHz 型号）
10 纳秒 - 2 分钟/刻度（190-062、60 MHz 型号）
|
|
输入敏感性
|
2 mV-100 V/刻度
|
|
触发类型
|
Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线
路、可选脉冲带宽、N周期
|
|
触发源
|
任何示波表输入通道或外部（经由 190-XX2 上的 DMM 输入）、2 通道型号
|
|
毛刺捕捉
|
8纳秒
|
|
数字示波表测量
|
光标:7
自动: 30
|
|
最大记录长度
|
ScopeRecord 模式:30,000 pts
示波表模式: 每输入10,000 pts
|
|
持久性
|
数字持久性，提供类似于模拟示波器的波形衰减
|
|
波形比较
|
自动使测试通过/失败的波形参考
|
|
DMM规格（2通道型号）
|
|
|
仪表输入（在示波表模
式还用作外部触发输入）
|
4 毫米香蕉插头输入，与示波表输入和示波表地面完全隔离
|
|
最大分辨率:
|
5000 计数
|
|
测量:
|
Vdc、Vac rms、Vac+dc rms、持久性、持续性、二极管测试（通过夹具或分流器）
摄氏温度或华氏温度（使用可选转换器）
|
|
内存
|
190-X04、4通道内部存储:
屏幕+ 设置: 15
记录: 2
190-XX2、2通道内部存储:
屏幕+ 设置: 30
记录: 10
|
|
数字示波器显示屏
|
153毫米全色LCD，高更新速率
|
|
随附零件
|
|
|
二通道型号
|
VPS410 电压探头组（一组红色，一组蓝色）
|
|
TLS175 TwistGuard™ 安全设计测试导线组（红色和黑色）
|
|
|
BC190 电池充电器/主适配器
|
|
|
BP290 2400 mAh 锂离子电池
|
|
|
腕带（固定到仪表上）
|
|
|
挂带
|
|
|
多语言用户手册光盘
|
|
|
FlukeView ScopeMeter 演示包（功能受限）
|
|
|
USB 接口电缆
|
|
|
四通道型号
|
VPS410 电压探头组（一组红色，一组蓝色，一组灰色，一组绿色）
|
|
BC190 电池充电器/主适配器
|
|
|
BP291 4800 mAh 高容量锂离子电池
|
|
|
腕带（固定到仪表上）
|
|
|
挂带
|
|
|
多语言用户手册光盘
|
|
|
FlukeView ScopeMeter 演示包（功能受限）
|
|
|
USB 接口电缆
|
|
|
担保
|
主仪表 3 年担保，零件 1 年担保
|
|
型号名称
|
描述
|
|
Fluke-190-502/S
|
ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
|
|
Fluke-190-502
|
ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入
|
|
Fluke-190-062
|
ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入
|
|
Fluke-190-062/S
|
ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
|
|
Fluke-190-102
|
ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入
|
|
Fluke-190-102/S
|
ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
|
|
Fluke-190-104
|
ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入
|
|
Fluke-190-104/S
|
ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件
|
|
Fluke-190-202
|
ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入
|
|
Fluke-190-202/S
|
ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
|
|
Fluke-190-204
|
ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入
|
|
Fluke-190-204/S
|
ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件
|
|
机套和挂件
|
|
|
C290
|
Fluke 190 II 系列专用硬质便携保护箱
|
|
测试线，探头和线夹
|
|
|
AS400
|
探头附件扩展套件
|
|
VPS410
|
探头组，10:1 (1 个红色、1 个蓝色、1 个灰色、1 绿色)，含挂钩、带微型鳄鱼夹的接地线，
接地弹簧和探针绝缘护套
|
|
RS400
|
RS400 探头附件更换套件
|
|
VPS410-R
|
ScopeMeter 工业级电压探头组，红色，10:1，1000V CAT III，600V CAT IV
|
|
VPS410-B
|
ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
|
|
VPS410-G
|
ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
|
|
VPS410-V
|
ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
|
|
VPS510-B
|
ScopeMeter 电子电压探头组，蓝色，10:1，500 MHz，300 V CAT III
|
|
VPS510-G
|
ScopeMeter 电子电压探头组，灰色，10:1，500 MHz，300 V CAT III
|
|
VPS510-R
|
ScopeMeter 电子电压探头组，红色，10:1，500 MHz，300 V CAT III
|
|
VPS510-V
|
ScopeMeter 电子电压探头组，绿色，10:1，500 MHz，300 V CAT III
|
|
VPS420-R
|
加固型实用 ScopeMeter 电压探头组，红色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT
IV，工作电压(探针和参考测试线之间的电压)：2000V CAT III / 1200V CAT IV.
|
|
电池，充电器和适配器
|
|
|
BC190
|
电源适配器/电池充电器
|
|
BP290
|
Fluke 190 II 系列专用 2400 mAh 锂电池
|
|
BP291
|
Fluke 190 II 系列专用 4800 mAh 高容量锂电池
|
|
EBC290
|
外部电池充电器，从仪器外部给 BP290 或 BC291 充电
|
|
软件
|
|
|
SW90W
|
FlukeView 示波表软件
|
|
选件
|
|
|
SCC290
|
ScopeMeter (SW90W) 专用 FlukeView 软件和便携箱 (C290) 套件
|
|
HH290
|
ScopeMeter 190 II 系列专用挂钩
|
