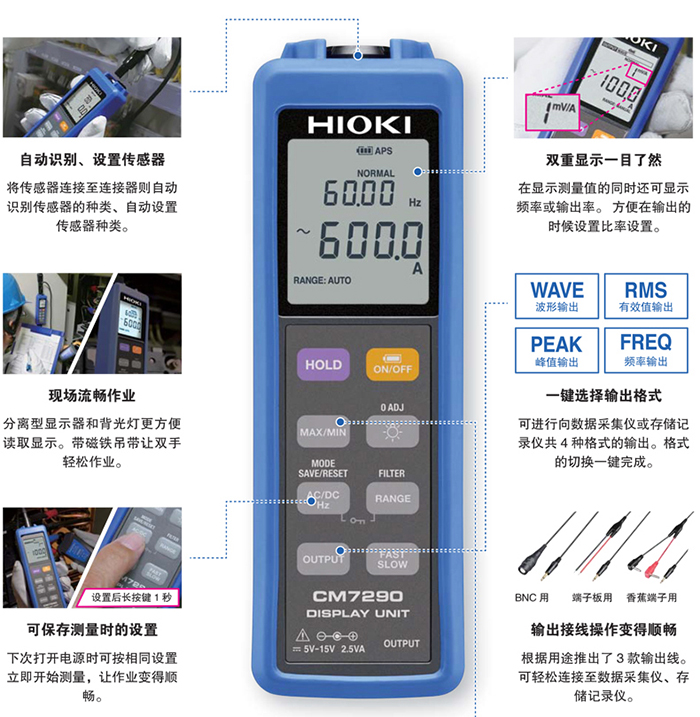

● 为CT7600s、CT7700s供给电源、输出信号
● 频率和输出率与测量值双重显示

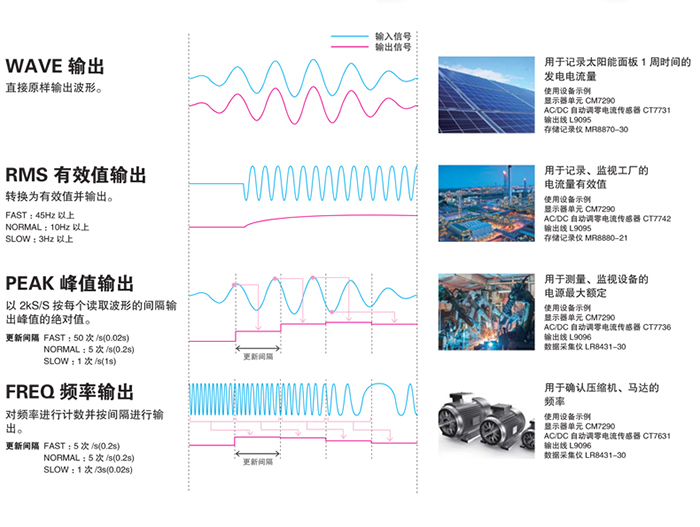

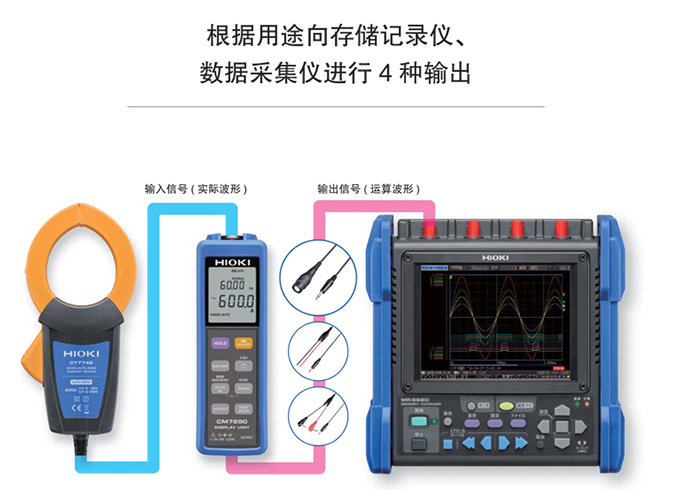

● 可向数据采集仪和存储记录仪进行4种格式的输出（波形、有效值、峰值、频率）

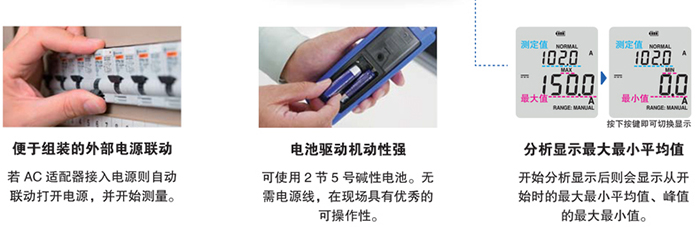

● 5号电池/AC适配器/外部DC电源驱动
※仅有CM7290单机无法使用。需要与CT7600s、CT7700s组合使用。
|

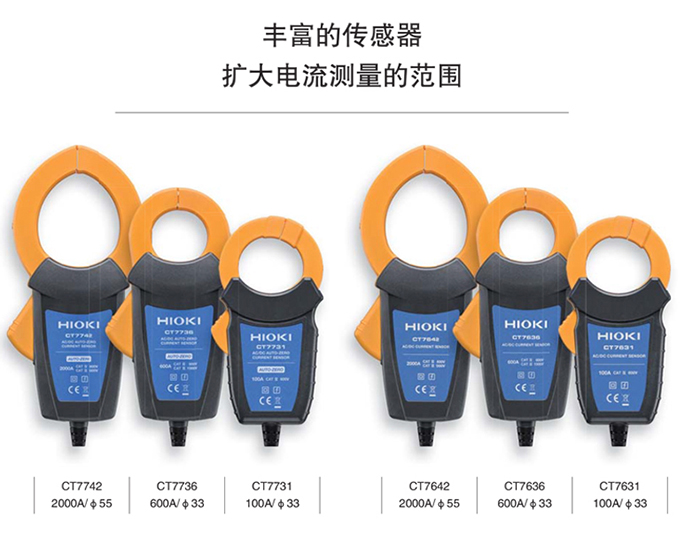

组合传感器
|
CT7642，7742
|
CT7636，7736
|
CT7631，7731
|
|
测量项目
|
直流（DC），交流（AC），直流+交流（DC+AC），频率（Hz）
|
||
|
波峰因数
|
AC, DC+AC: 5000计数时为3以下, 6000计数时为2.5以下
|
||
|
输出方式
|
WAVE, RMS, PEAK, Hz
|
||
|
输入连接器
|
HIOKI PL14
|
||
|
输出更新时间
|
PEAK--- FAST: 0.02 s / NORMAL: 0.2 s / SLOW: 1 s
FREQ--- FAST: FAST: 0.2 s / NORMAL: 0.2 s / SLOW: 3.0 s (WAVE, RMS为模拟输出) |
||
|
PEAK检测时间宽度
|
2 ms以上 (PEAK MAX / PEAK MIN及PEAK输出时)
|
||
|
其他功能
|
自动量程、启动时调零、分析显示、滤波器、输出增幅、显示值保持、背光灯、自动省电、设置保存、按键锁定
|
||
|
代表组合精度
（DC输出WAVE） |
±2.0% rdg. ±10.8 mV
(600.0 A量程) ±2.0% rdg. ±1.8 mV (2000 A量程) |
±2.5% rdg. ±30.8 mV
(60.00 A量程) ±2.5% rdg. ±3.8 mV (600.0 A量程) |
±1.5% rdg. ±5.8 mV
(60.00 A量程) ±1.5% rdg. ±1.3 mV (100.0 A量程) |
|
代表组合精度
（AC输出RMS） |
±2.3% rdg. ±10.8 mV
(600.0 A量程) ±2.8% rdg. ±1.8 mV (2000 A量程) |
±2.8% rdg. ±30.8 mV
(60.00 A量程) ±2.8% rdg. ±3.8 mV (600.0 A量程) |
±1.8% rdg. ±5.8 mV
(60.00 A量程) ±1.8% rdg. ±1.3 mV (100.0 A量程) |
|
电源
|
5号碱性电池 (LR6) ×2, 连续使用时间: 16 h (背光灯OFF且输出WAVE或RMS时, 使用CT7600s时), 额定功率2.5 VA
或AC适配器9445-02 (AC 100~240V), 或外部电源 DC 5~15 V, 额定功率2.5 VA |
||
|
体积·重量
|
52W × 163H × 37D mm, 220 g
|
||
|
附件
|
5号碱性电池 (LR6) ×2, 保护壳 (安装于主机) ×1, 使用说明书 ×1
|
||
